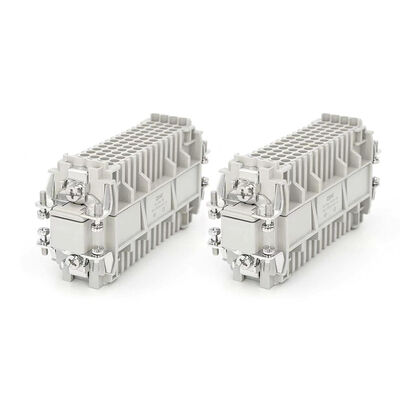

128-позиционные сверхвысокоплотные обжимные вставки

минимальный заказ:	5шт/30шт/50шт
Цена:	9.6/9/8.4
Срок доставки:	5 ~ 7 рабочих дней
Способ оплаты:	Т/Т

Детальная информация

Описание продукта

Детальная информация

Место происхождения

Китай

Фирменное наименование

Сертификация

UL,COC,CE,UKCA,SGS,EAC,RoHS

Номер модели

HD-064-MC/FC

Документ

Напряжение:

Тип разъема:

Сверхвысокая плотность разъема

Материал:

Жилье:

Серия H48B

Номинальный ток:

Предоставил

Соединение провода:

Обжим

Долговечность:

500-кратный жизненный цикл

Упаковка:

Индивидуальная упаковка в коробку

Выделить:

128-позиционные обжимные вставки

сверхвысокоплотный разъем

сверхпрочный многоконтактный обжим

Описание продукта

128-позиционные сверхплотные обжимные вставки

HD-128-MC/FC — это 128-позиционные сверхплотные обжимные вставки, разработанные для промышленных применений со сложными требованиями к проводке. Благодаря 128 контактам, интегрированным в компактную систему соединений, они позволяют разместить больше цепей, сохраняя при этом организованность и компактность оборудования.

Вставки используют обжимное соединение и доступны в мужской и женской версиях, что делает их подходящими для высокоплотных силовых, управляющих и сигнальных соединений. HD-128-MC/FC предназначены для использования с кожухами и корпусами 48B.

Технические характеристики

Тип продукта	Сверхплотная обжимная вставка
Модель	HD-128-MC / HD-128-FC
Количество контактов	64*2
Номинальный ток	10А
Номинальное напряжение	250В
Тип подключения	Обжим
Пол	Мужской / Женский
Соответствующий корпус	48B
Материал изоляции	Поликарбонат
Материал контакта	Медный сплав
Покрытие контакта	Серебро / Золото
Сечение провода	0,14-2,5 мм²
Рабочая температура	-40°C до +125°C
Воспламеняемость	UL94 V-0
Механический ресурс	≥500 циклов сопряжения

Чертежи продукта

HD-128-MC

HD-128-FC

Ключевые преимущества

Высокая плотность контактов позволяет подключать большое количество цепей через одну систему разъемов
Подходит для промышленного управления, сигнализации и низковольтных электрических соединений
Обжимное соединение обеспечивает практичный метод проводки без пайки и делает сборку и обслуживание более удобными
Разработан для работы с кожухами и корпусами 48B, обеспечивая комплексное решение для разъемов для тяжелых условий эксплуатации

Обжимное подключение

HD-128-MC/FC использует метод обжимного соединения, позволяющий надежно подключать отдельные провода к контактам без пайки. Обжимные контакты также могут быть заменены при необходимости, что упрощает сборку, обслуживание и ремонт системы.

Для системы контактов на 10А совместимые размеры проводов варьируются от 0,14 до 2,5 мм², согласно опубликованным техническим данным.

Соответствующие обжимные контакты

Медный сплав с серебряным покрытием
Номинальный ток: 10А
0,14-2,5 мм²
Пол: Мужской

Медный сплав с серебряным покрытием
Номинальный ток: 10А
0,14-2,5 мм²
Пол: Женский

Медный сплав с золотым покрытием
Номинальный ток: 10А
0,14-2,5 мм²
Пол: Мужской

Медный сплав с серебряным покрытием
Номинальный ток: 10А
0,14-2,5 мм²
Пол: Женский

Доставка и упаковка

Мы предлагаем гибкие варианты доставки для удовлетворения различных потребностей клиентов, включая международную экспресс-доставку, авиаперевозки и морские перевозки. Стандартные заказы обычно готовы к отгрузке в течение 10 дней после подтверждения заказа, с организацией доставки в соответствии с количеством заказа и способом доставки.

Перед отправкой каждый заказ тщательно проверяется и упаковывается в индивидуальную защитную упаковку и экспортные коробки. Это помогает защитить разъемы от царапин и повреждений во время транспортировки, а также обеспечивает надежное расположение продуктов для удобства обращения и хранения.

Вам нужно стабильное решение для подключения?

Сообщите нам требуемое количество контактов, номинальный ток, размер корпуса и область применения. Наша техническая команда поможет вам выбрать подходящую комбинацию вставки и разъема.
